"SIB4 / SIB4A" Series 상세 가이드 [ION BAR] 등록일 : 2017-01-03

글쓴이 : 관리자 조회수 : 9501

첨부파일(1)

안녕하십니까? 지난 번 SIB3-RD Series 모델에 대하여 말씀 드린 후에 많은 물음이 계셨는데 늦게나마

일일이 답변 드려서 조금이나마 마음이 편하게 되었습니다.

이번 시간에는 " Slim ION BAR “SIB4 / SIB4A Series" 에 대하여 말씀 드리겠습니다.

항상 말씀 드리는 부분이지만 ION BAR 의 기본적인 구성과 형태는 어느 제조사 & 메이커나 다 비슷합니다 .

다만 , 그 제품의 신뢰성 및 내구성과 특징적인 기능 , 사용자의 편의를 위한 디자인 ( 설계 ) 에 따라 명맥을 달리한다고 할 수 있겠습니다 .

평판 TV 인 PDP, LCD, OLED 의 구분 , HD 급 , FULL HD, UHD 의 구분 , 일반 소비자가 보았을 때 얼마나 바로 구분할 수 있을까요 ?

하지만 평판 TV 라는 큰 틀에서는 다 똑 같은 의미이지만 , 그 내부를 들여다 보면 수 많은 차이점이 존재합니다 . 물론 이로 인해서 가격과

품질의 차이가 나타나며 소비자는 그 부분을 인정하여 좀 더 나은 제품을 선정하게 됩니다 .

ION BAR 도 그와 똑 같은 맥락이라는 생각이 듭니다 .

그럼 , 이제부터 Slim ION BAR “SIB4 / SIB4A Series” 에 대하여 말씀 드리겠습니다 .

SIB4 와 SIB4A 는 외관적인 형태에 있어서는 거의 똑 같습니다 . 다만 그 기능에 있어서의 차이점 때문에 두 가지로 나누어 놓았습니다.

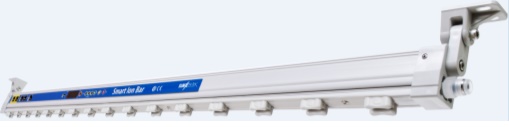

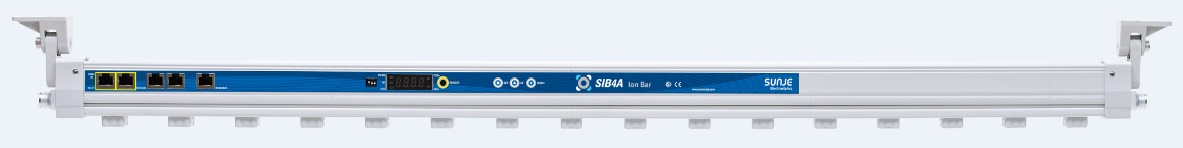

SIB4 사진.jpg SIB4A 사진.jpg

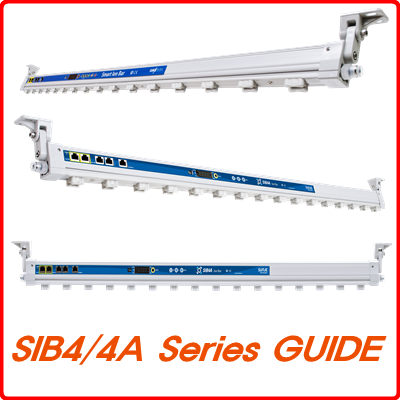

Slim ION BAR "SIB4(상단) / SIB4A(하단) Series" 사진

그렇다면, SIB4 / SIB4A의 가장 큰 차이점은 무엇일까요? 그것은 바로 다음과 같습니다.

< SIB4 / SIB4A 의 차이점 >

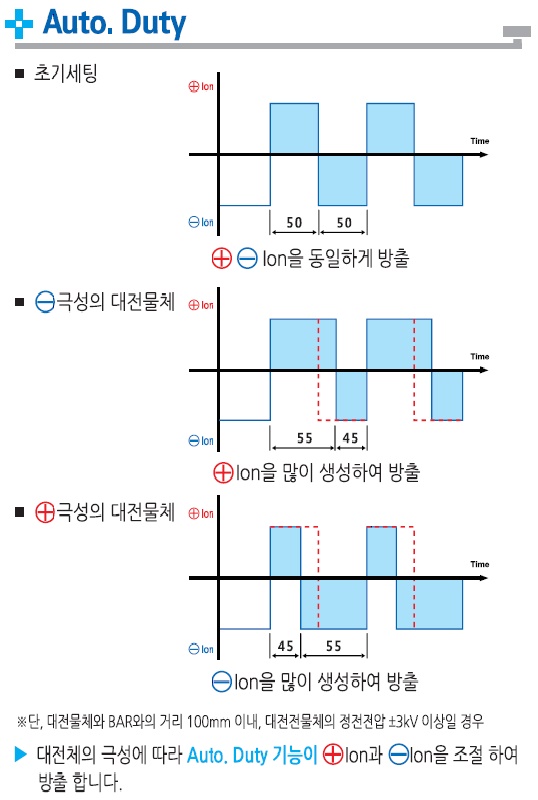

AUTO DUTY 그래프.jpg

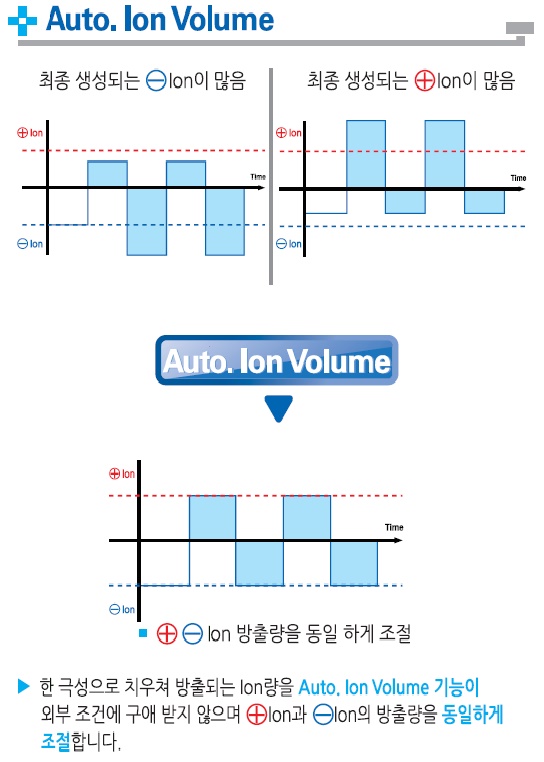

★ SIB4 : Auto. Duty (상단 설명) / SIB4A : Auto. Ion Volume (하단 설명)

◈ 제작 가능 SIZE

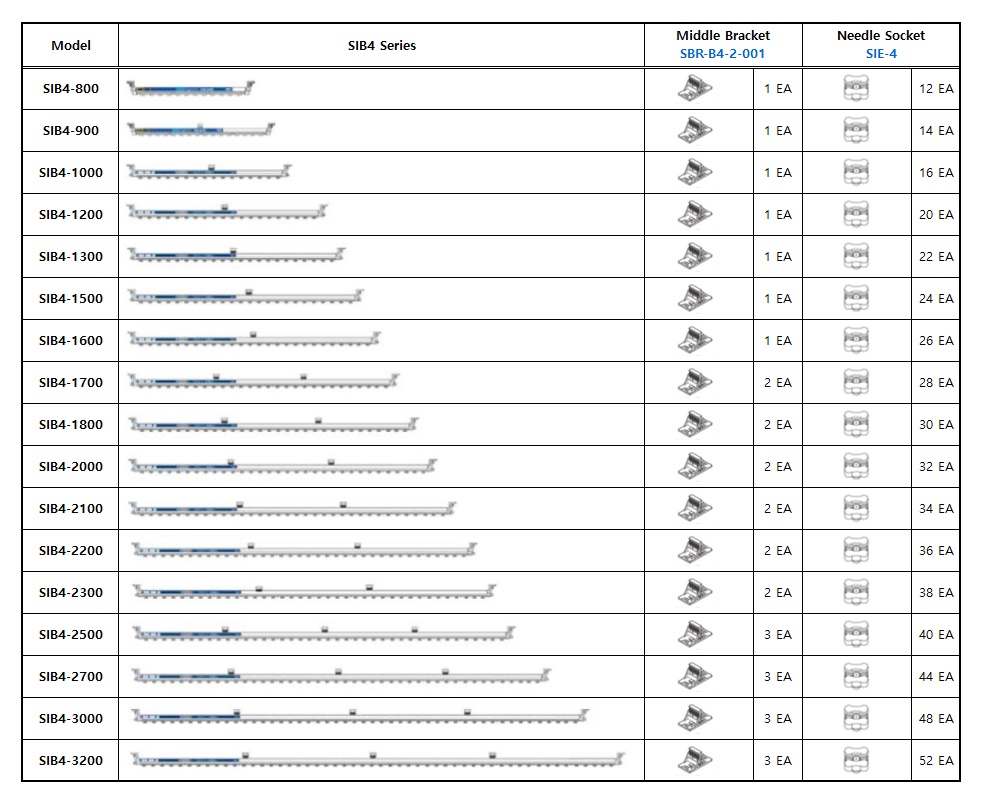

< SIB4 Series 제작 가능 사이즈 >

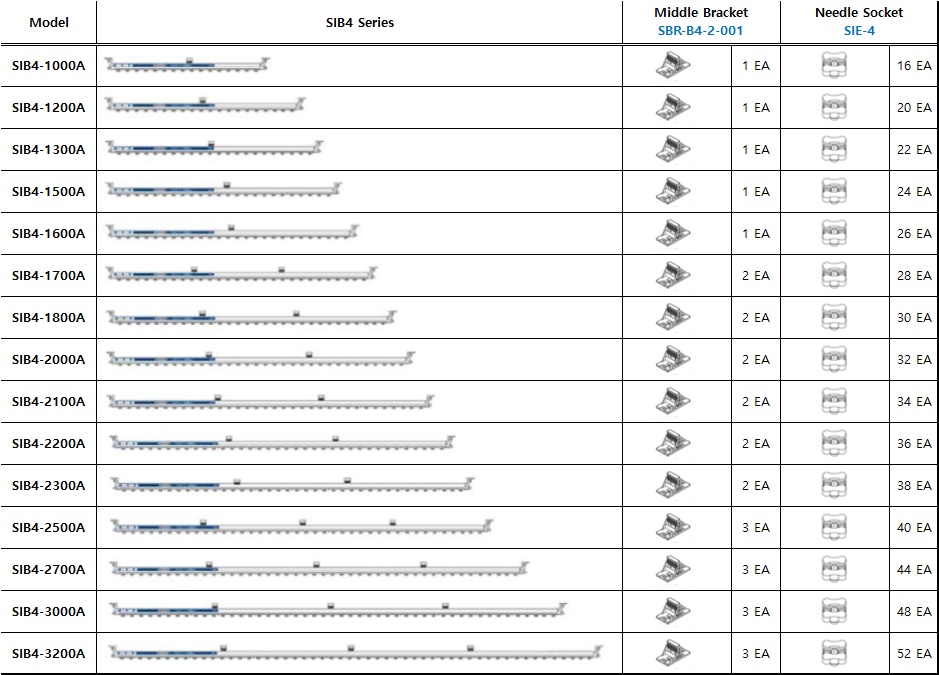

< SIB4A Series 제작 가능 사이즈 >

Tip : SIB4 / SIB4A Series는 BAR 와 BAR 간의 전원 연결이 최대 4대까지 가능합니다. 전원케이블 기본 길이가 10M 이니까 최대 50M까지

가능합니다. 주로 인라인 장비나 컨베이어에서 특히 활용도가 높습니다.

* Air Nipple : 기본은 ø8 이며 , ø6 로 사용하실 경우 피팅만 바꾸어 사용하시면 됩니다 .

* 방전 핀 소켓의 간격 : 60mm 간격으로 되어 있습니다 .

* SIB4 / SIB4A Series 방전 핀 소켓 특징

- 방전 핀 소켓은 ION BAR의 성능과 신뢰성에 중요한 요소 중의 하나인데, SIB4 / SIB4A Series의 방전 핀 소켓은 다음과 같은 주요한

   특징이 있습니다.

    1) 방전 PIN 의 오염 방지를 위한 유체 역학 Nozzle Socket

2) Air 소모량 최소화 실현 (Nozzle Socket 의 설계혁신으로 최소유량 → 최대압력 실현 )

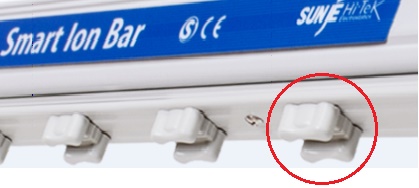

※ SIB4 / SIB4A 用 방전 핀 소켓(Nozzle Socket) : SIE-4

SIE-4 사진.jpg

< 별 첨 >

◈ Eco Powerful Nozzle Socket

SIB4 / SIB4A, SIB7 / SIB7A 전용 방전 핀 소켓

기존대비 약 30%의 유량으로 동일한 압력을 구현, 고속 제전을 실현하였습니다.

▶ Air Injector 구조를 통해 최소 유량으로 강력한 제전 성능 구현

▶ 다양한 환경에 대응할 수 있도록 3가지 타입의 전극 Nozzle Socket 선택 가능

⊙ SIE-4E : 극소 유량으로 제전 가능한 에너지 절약형(기존대비 70% 절감)

⊙ SIE-4S : 일반적인 환경에서 사용 가능한 스탠다드형

⊙ SIE-4P : 많은 유량을 사용하여 강력한 제전성능을 발휘하는 파워형

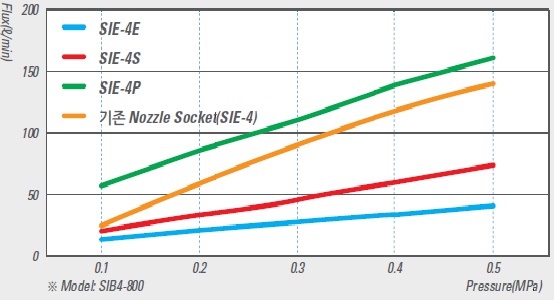

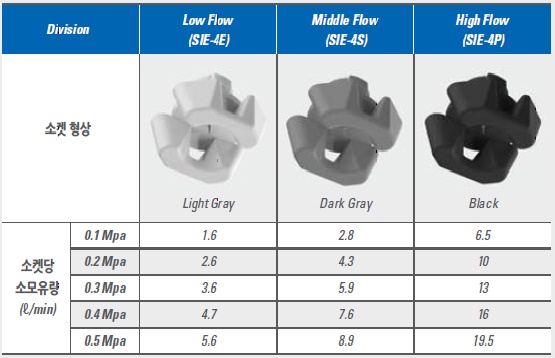

▶ Nozzle 별 유량 비교

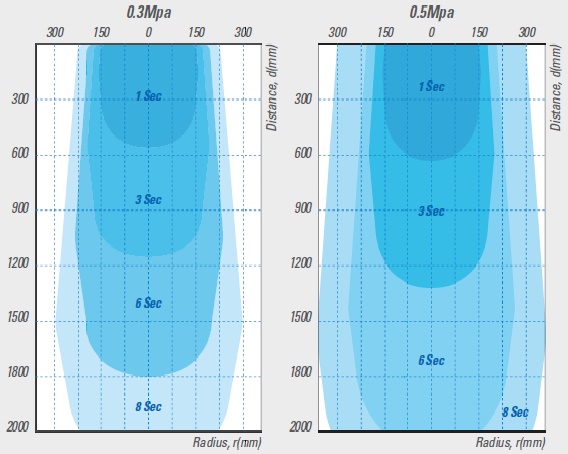

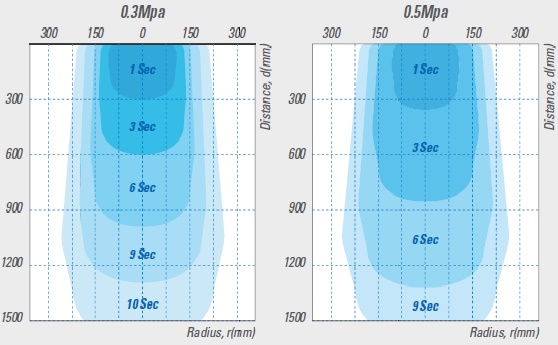

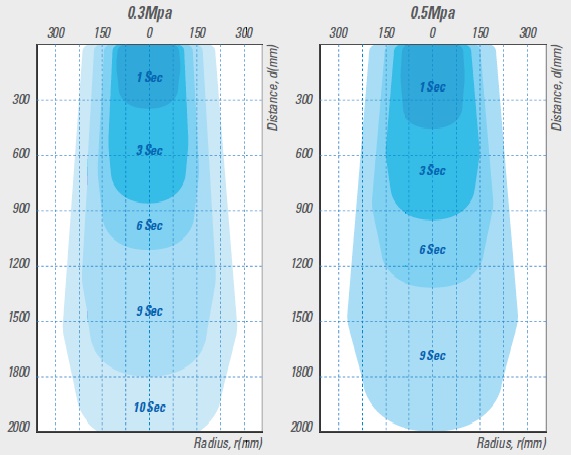

▶ 제전 성능 테스트

* Test 조건

- Model : SIB4-800

- Decat Time : ±1,000V → ±100V

- Down Flow : 없음

- Air Pressure : 0.3Mpa / 0.5Mpa

※ Low Flow (SIE-4E)

※ Low Flow (SIE-4S)

※ Low Flow (SIE-4P)

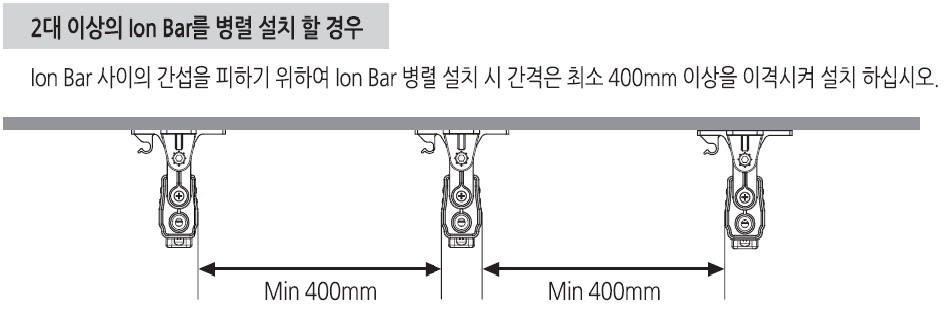

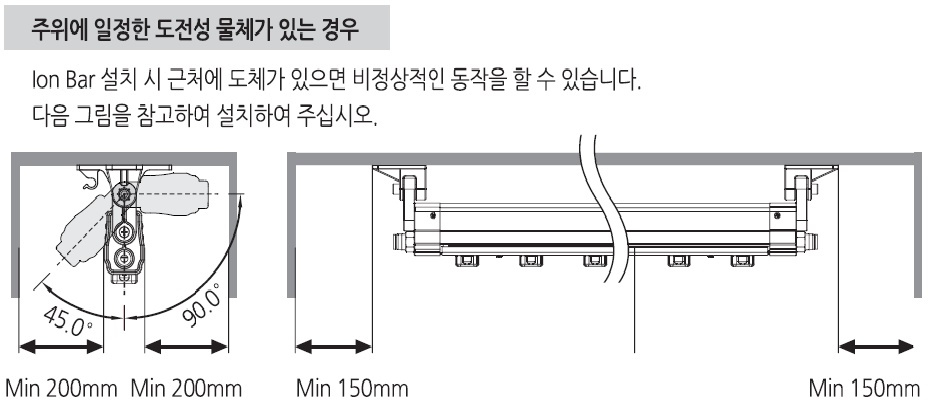

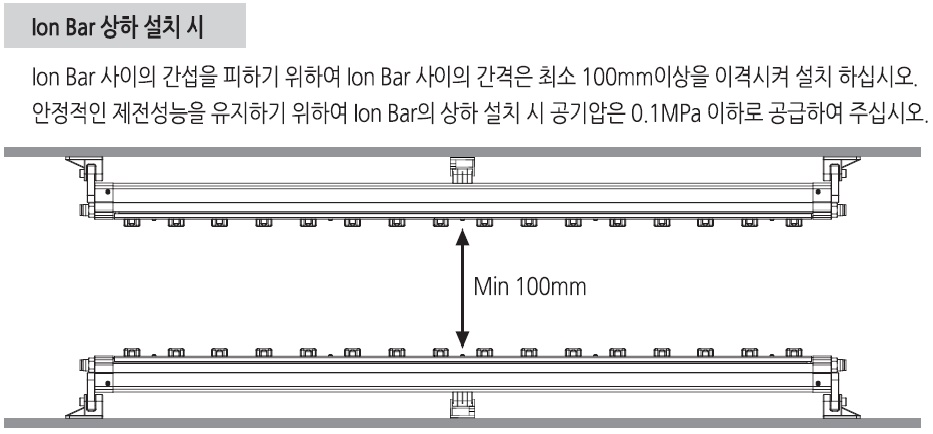

Tip : ION BAR 설치 시 주의 사항

* ION BAR를 설치하실 때 많이 물어보시는 것 중에 하나가 어느 위치에 어떤 거리에 설치하면 좋은지에 대한 부분이 있습니다.

환경에 따라 다소 차이는 있겠지만 (SIB3-RD 상세가이드에서 설명 드린 부분 참조) 설치 거리에 따라서는 주파수 조절 등을 통해

최적의 거리를 찾을 수도 있으니 크게 어렵지는 않지만, 제품 동작 시 주변 물체의 간섭 및 ION BAR간의 좁은 간격 등의 부분은

코로나 방전 시 유도 전압 등의 발생 문제로 인하여 다음과 같이 올바른 설치 위치를 알려 드리는 바입니다.

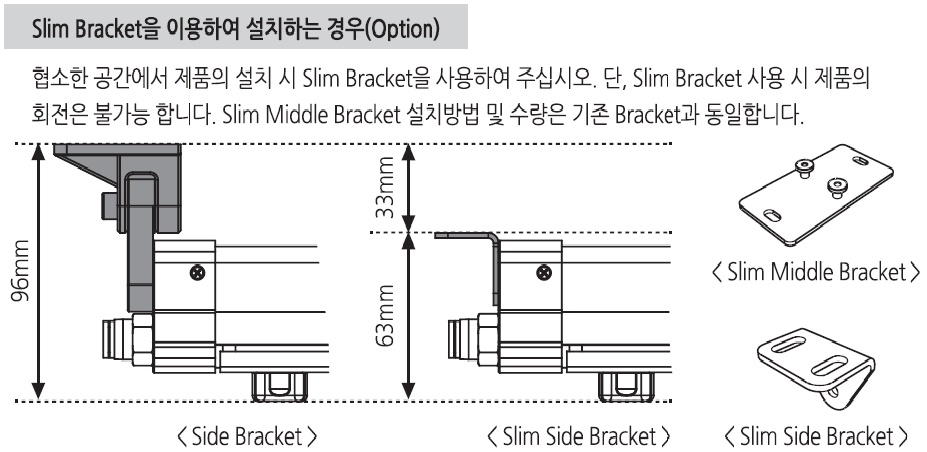

Tip : “ Slim Side Bracket” 을 이용한 공간 활용법

슬림 브라켓 활용.jpg

제전 성능을 향상 시키는 몇 가지 방법을 위에서 설명 드렸지만, 좀 더 궁금하신 사항은 앞 장에서 설명 드린 “SIB3-RD Series 상세가이드”편의

“주파수 조절과 듀티 비 조절”, “방전 전압 조절” 부분을 참조 하시기 바랍니다.

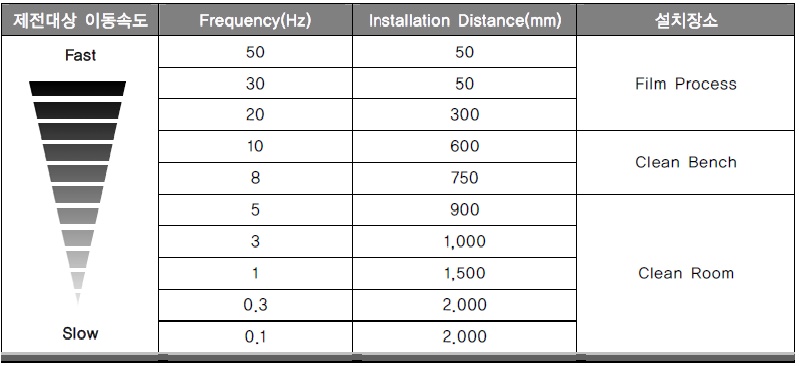

Tip : 대전물체와 설치거리에 따른 주파수 조절

SIB4 / SIB4A Series는 주파수 조절 기능으로 설치 장소와 용도에 따라 최적의 제전 성능을 발휘합니다. 설치거리에 따른 주파수는

아래의 표를 참고하여 설치하여 주십시오.

(설치환경에 따라 변경될 수 있습니다.)

주파수 조절.jpg

Tip : 대전물체와 설치거리에 따른 방전전압 조절

1) 전압을 올리는 경우

교류식 제전기의 경우 전압이 상승하면 정전기를 제거하는데 필요한 이온의 농도 즉, 이온 전류값이 상승하게 됩니다.

단, 이 경우 고전압의 영향으로 유도전압의 상승을 우려 할 수 있으나 고속으로 이동하는 대전물체의 경우는 미미한 영향을 받습니다.

2) 전압을 낮추는 경우

대전물체에 정전기를 제거하는데 필요 이상의 이온전류가 있을 경우, 정전용량이 작은 대전물체 또는 정전압이 낮은 대전물체의 경우에

적합한 제전조건이라 할 수 있습니다. 이 경우 인가전압에 의해 대전물체에 유도되는 유도전압을 최소화 할 수 있는 장점이 있습니다.

설치거리 100mm 에서 12.5KV 일 때의 이온전류는 8KV 에 비해 57% 높으며 거리가 가까울수록 기하급수적으로 높아집니다 .

따라서 제전침에 인가되는 펄스교류의 전압이 높을수록 짧은 거리 및 빠른 속도로 움직이는 대전 물체의 정전기 제거에 매우 유용합니다 .

위에서 살펴본 봐와 같이 슬림 이온 바 (Slim ION BAR) “SIB4 / SIB4A Series” 에는 앞서 살펴 보았던 SIB3-RD Series 와 조금 더 다른 매력도

있는 것 같습니다 . 아무쪼록 말씀 드린 부분이 사용하시는데 조금이나 도움이 되었으면 좋겠고 , 자신에게 맞는 환경과 기능을 꼼꼼히 살펴본

뒤에 가격적인 부분까지 고려하여 제품 선정이 이루어 졌으면 합니다 .

다음 시간에는 신형 Mini Size ION BAR “SIB7 & SIB7A” Series 에 대하여 대하여 말씀 드리도록 하겠습니다 .

감사 합니다 .
