이물 및 정전기 제거 장치 (“Air Knife + Ion Bar” 결합형) 등록일 : 2017-12-15

글쓴이 : 관리자 조회수 : 11076

첨부파일(1)

안녕하십니까 ? 이번 시간에는 이물 제거 용도로 많이 사용되고 있는

Air Knife(에어나이프) 중에서 기존의 Drilled Pipe, Air Jet 형태의 지류로 분사되지 않고,

폭 방향의 얇은 박막 형태 로 Air를 증폭 공급해 줄 수 있는 Air Knife(에어나이프) " X-Series " 와

ION BAR(Non-Air Type_정전용량형) 를 결합한 제품을 소개 시켜 드리고자 합니다.

1. Air Kinfe ( 에어나이프 ) "X-Series" 소개

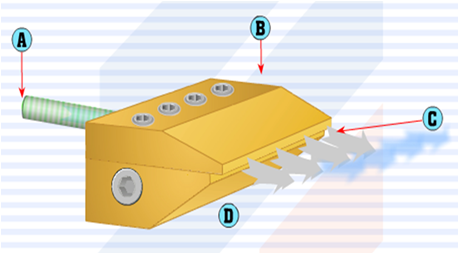

1) Air Knife "X-Series" 원리

☜ 압축공기가 (A) 를 통하여 Air Knife 의 뒤쪽 또는 양측면으로 공급되며 ,

( C ) 부분의 0.05mm 작은 gap 을 통하여 분출되는 공기에 의하여 ( B) 와 (D) 부분의

Air 가 끌어들여짐 .

( C) 부분으로 분출된 Air 와 (B),(D) 부분에서 유도된 공기는 Air Knife 전체길이에 대하여

일직선으로 균일하게 진행되며 , 유속 (velocity) 및 힘 (force) 가 극대화된 “ 증폭된 공기 ” 는

“ 박막의 상태로 분출 ” 되어

이물질 제거 및 냉각 등의 적용에 최소한의 압축공기만을 소모하도록 해준다

2) Air Knife "X-Series" 특장점

소량의 compressed air 를 에너지원으로 하여 주위의 많은 공기를 함께 흡입하는

Coanda 효과를 이용 “ compressed air 공급량의 40 배 이상의 공기 ” 를 폭 방향의

얇은 박막 형태로 “ 증폭 공급 ” 해줄 수 있는 장치 입니다 .

① 이물질제거 , 냉각 , 건조 , 세척 등의 공정 에 Drilled pipe, Air Jet 등의 Air nozzle 을 대체

② Drilled pipe, Air Jet 등의 Air nozzle 에 비하여 적은 압축공기 소모량 및 소음

③ 높은 공기 증폭량 , 순간적 작동 및 정지가 가능하며 근본적인 방폭구조

④ Air Knife 전체 길이에서 박막의 공기분출 , Air Knife 양측면 및 뒤쪽에 압축공기

연결구를 준비하여 편리한 설치작업

⑤ 구동 ( 움직이는 ) 하는 부분이 없다 , 알루미늄 합금 ( 아노다이징 처리 ) 또는

Stainless Steel 재질로 제작

⑥ 간단하며 이동하기 용이한 컴팩트한 디자인 , 구동부위가 없어 유지보수 비용이

작으며 사용상 안전함

2. Air Kinfe "X-Series" + ION BAR 결합형

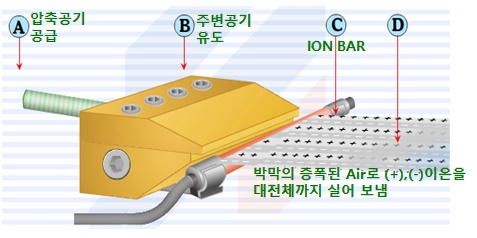

1) Air Knife "X-Series" 원리

☜ Air Knife 에서 박막 형태로 배출되는 공기는 (C) 부분의 Ion Bar 에서 생성된 이온층을

통과하면서 강력한 (+),(-) 이온의 집중을 이루어 내며 , 이러한 이온들을 제품의 표면까지

유도하여 정전기를 중화 및 제거 하면서 표면의 이물질을 제거 시킬 수 있습니다

2) 중요 사항 (기존 ION NOZZLE, ION BAR 와 형태와 비교시)

① Air( 분출 ) 는 속도 ( 유속 ) 가 중요하다

② 내압이 차는 형태의 구조를 가져야 공기를 미는 힘이 강해져서 증폭된 Air 를 분출시킬 수

있다 .

③ Air( 분출 ) 의 밀도가 중요하다 . 기존 노즐과 Bar 의 경우 Air 분출 시 , Side 부분에의 밀도가

약하나 Air Knife 는 균일함 .

④ Air 소모량 차이 : 일반 노즐 , Bar 의 경우 분출 gap 이 3um, Air Knife 의 경우 50um 으로

약 5~6 배 차이

⑤ 따라서 , 사용제품의 차이에 따라 Air 소모량을 연간으로 따졌을 경우 , 그 비용의 차이는

상당할 것으로 보임

⑥ Air( 분출 ) 의 분사 각도가 좁은 것이 좋은 것이다 .

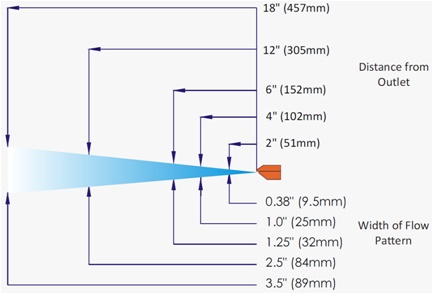

3) Air 분출 거리에 따른 분사 각도

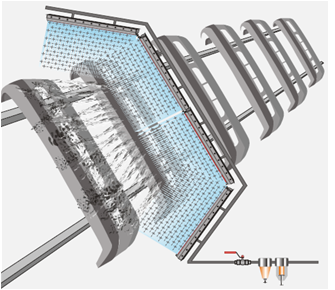

4 ) 설치 예 (자동차 범퍼 도장 前, 이물 및 정전기 제거)

5 ) 제품 사양

① 실물 모습

② 제품 사이즈

③ 측면 모습(SIZE)
